概述

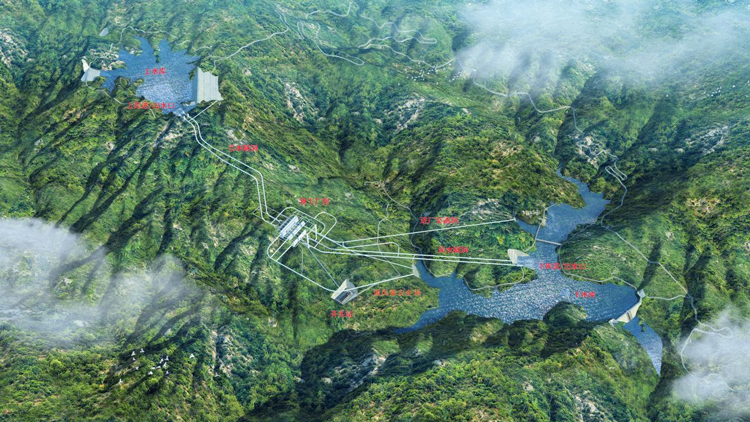

当前，国家“双碳”战略深入推进，新能源发电规模激增，但其间歇性与波动性对电网安全构成挑战。抽水蓄能电站作为技术成熟、经济高效的大规模“绿色充电宝”，通过削峰填谷成为保障电网稳定运行的关键基础设施。通山抽水蓄能电站肩负着为华中电网提供强大调峰、调频及应急支援的核心使命。其庞大“水-电”能量转换系统的高效安全运行，高度依赖一个绝对可靠、永不中断的通信生命线。

为此，太阳成集团tyc7111cc推出专为抽蓄电站设计的通信网络解决方案。该方案以“双物理环网”实现核心控制与视频监控的彻底隔离，通过全方位冗余设计（核心热备、接入环自愈、设备双电源）及工业级坚固性，确保在严苛环境下7x24小时毫秒级可靠运行，为通山“绿色充电宝”的安全稳定智能运行铸就坚不可摧的通信基石，有力支撑国家新型电力系统建设与“双碳”目标实现。

系统介绍

抽水蓄能电站的通信网络主要承载两大核心业务系统：计算机检测系统和工业视频监控系统。

1. 计算机检测系统

这是电站的“中枢神经系统”，负责对全站所有机电设备（如水轮发电机组、开关站、闸门、水情测报等）进行“四遥”操作：

遥测 ：采集设备的电压、电流、温度、压力、水位等模拟量数据。

遥信：采集开关、阀门的位置等状态量信号。

遥控 ：远程下达对断路器、隔离开关等的分合闸命令。

遥调 ：远程调节发电机组的功率输出等。

2. 工业视频监控系统

这是电站的“千里眼”，负责对关键区域和重要设备进行全天候的视频监控。其监控的不仅是安防，更是生产过程。

监控对象：主/副厂房、大坝、上下水库、开关站、中控室等区域的设备运行状态和环境情况。

数据类型：高清摄像机产生的大数据流，持续不断地占用大量网络带宽。

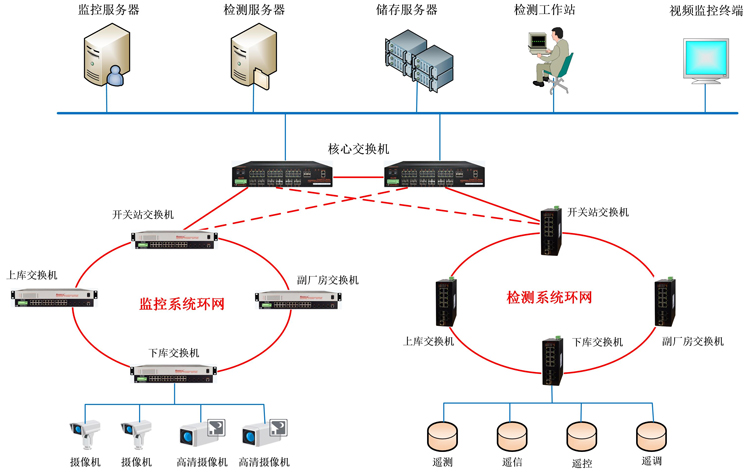

网络拓扑

1. 接入层

检测系统环网：由部署在开关站、上库、下库、副厂房的工业交换机组成一个独立的千兆冗余环网，该环网专用于检测系统的关键控制数据，确保其不受任何其他业务的干扰。

监控系统环网：同样由部署在上述地点的另一组工业交换机组成独立的千含冗余环网，该环网专用于承载大带宽的视频监控数据流。

优势：这种双环网的设计，实现了两种业务的物理隔离，是最彻底、最安全的一种隔离方式。视频流的任何网络风暴或故障，都绝对不会影响到控制系统的运行。同时，每个环都具备毫秒级自愈能力，任何单点链路故障都能瞬间恢复。

2. 核心层

核心设备采用两台高性能的三层网管型工业以太网交换机作为整个网络的核心。

“三层”的价值：核心交换机工作在网络三层，具备路由功能，能够实现不同网段（VLAN）之间的数据通信，使网络规划更灵活，业务调度更便捷。

3. 数据中心

所有服务器（监控、检测、存储）均采用双网卡分别接入到两台核心交换机，实现了从核心交换机到服务器的端到端冗余，确保了服务器连接的最高可靠性。

方案特点

1．业务物理隔离，极致安全：通过构建监控和检测两个独立的物理环网，从根本上杜绝了不同业务间的相互干扰，保障了核心控制系统的绝对安全。

2．全方位冗余，电信级可靠：核心层采用VRRP双机热备，接入层采用双链路冗余环网，配合设备自身的双电源冗余，构建了一个无单点故障的网络，确保7x24小时不间断服务。

3．架构清晰，调度灵活：核心采用三层交换机，支持强大的路由和VLAN功能，既能实现业务隔离，又能按需进行跨网段的灵活数据调度。

4．智能运维，精准定位：所有交换机均为网管型，支持SNMP协议，可在中控室以图形化的方式实时监控全网拓扑、设备状态和流量，一旦发生故障，能实现精准的告警和定位。

5．工业级品质，坚若磐石：交换机设备均采用工业级标准设计，能够适应抽水蓄能电站强电磁干扰、宽温差、高湿度的严苛应用环境，产品稳定、可靠。

产品介绍

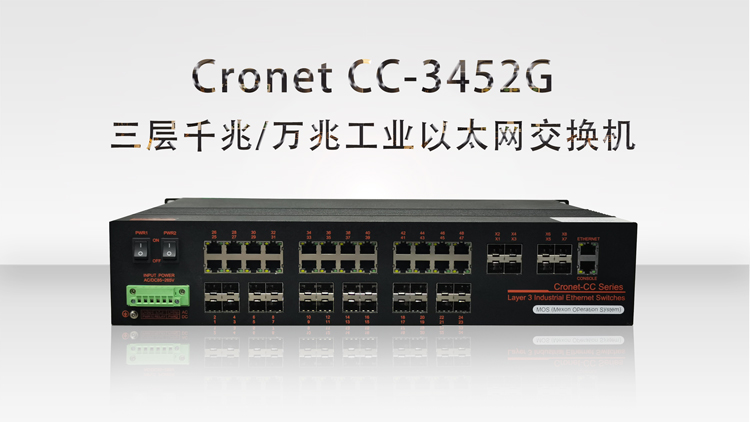

Cronet CC-3452G系列机架式三层工业以太网交换机

支持24个10/100/1000M电口+24个1000M SFP扩展槽+8个10G SFP+扩展槽

支持MR-Ring快速环网（自愈时间<20ms），兼容STP/RSTP/MSTP生成树协议

支持芯片上的分组处理，巨帧支持12KB

支持ACL,对L2-L4层数据进行过滤

支持QoS，基于端口的流量监管，WRR、DRR、SP、队列调度算法、报文的802.1p

支持静态路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虚拟路由冗余协议VRRP

支持IP组播PIM-SM、PIM-DM

支持IPv6路由 OSPFv3、BGP4、ISISv6

满足工业4级电磁兼容性，IP30等级，无风扇设计

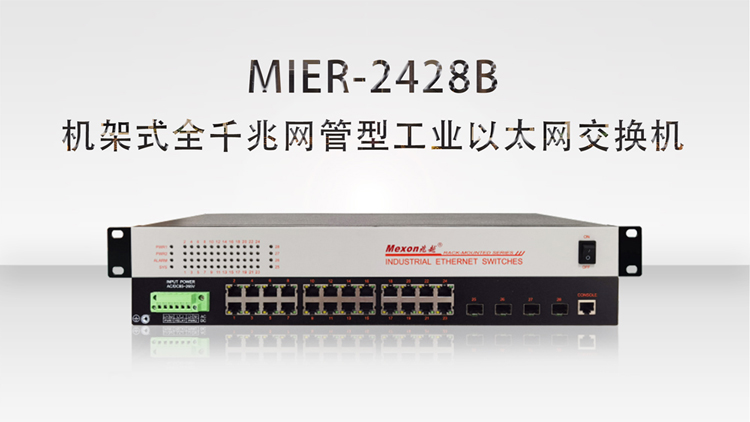

MIER-2428B 机架式千兆网管型工业以太网交换机

支持24个10/100/1000M自适应以太网RJ45口，4个1000M SFP扩展槽或SC/ST/FC光口

可选POE供电，支持802.3af/at供电标准

支持MR-Ring快速环网（自愈时间 < 20 ms），兼容STP/RSTP/MSTP生成树协议

支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议

支持动态和静态链路聚合

支持IGMP Snooping和GMRP过滤组播封包

支持基于MAC 地址的端口锁定，防止非法入侵

支持SNMPv1/v2c/v3不同等级的网络管理协议

多种网管方式：Web、Snmp，Telnet，console

IP30防护等级，波纹式铝型材外壳，工业4级电磁兼容性设计

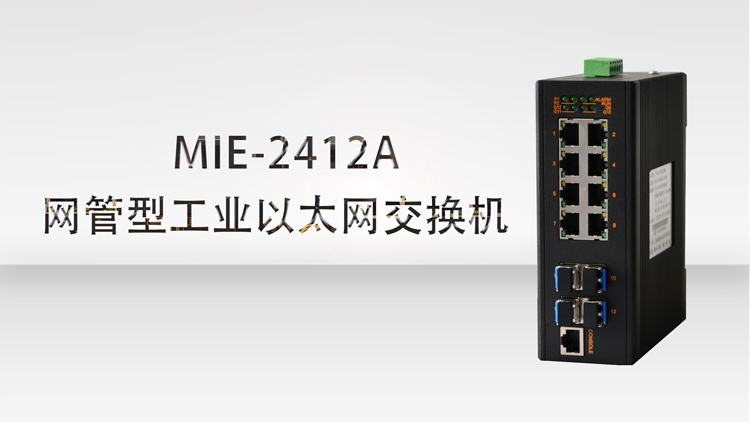

MIE-2412A 卡轨式千兆网管型工业以太网交换机

支持8个10/100/1000M自适应以太网RJ45接口，4个1000M SFP扩展槽

可选POE供电，支持802.3af/at供电标准

支持MR-Ring快速环网（自愈时间 < 20 ms），兼容STP/RSTP/MSTP生成树协议

支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议

支持动态和静态链路聚合

支持IGMP Snooping和GMRP过滤组播封包

支持基于MAC 地址的端口锁定，防止非法入侵

支持SNMPv1/v2c/v3不同等级的网络管理协议

多种网管方式：Web、Snmp，Telnet，console

IP40防护等级，波纹式铝型材外壳，工业4级电磁兼容性设计
